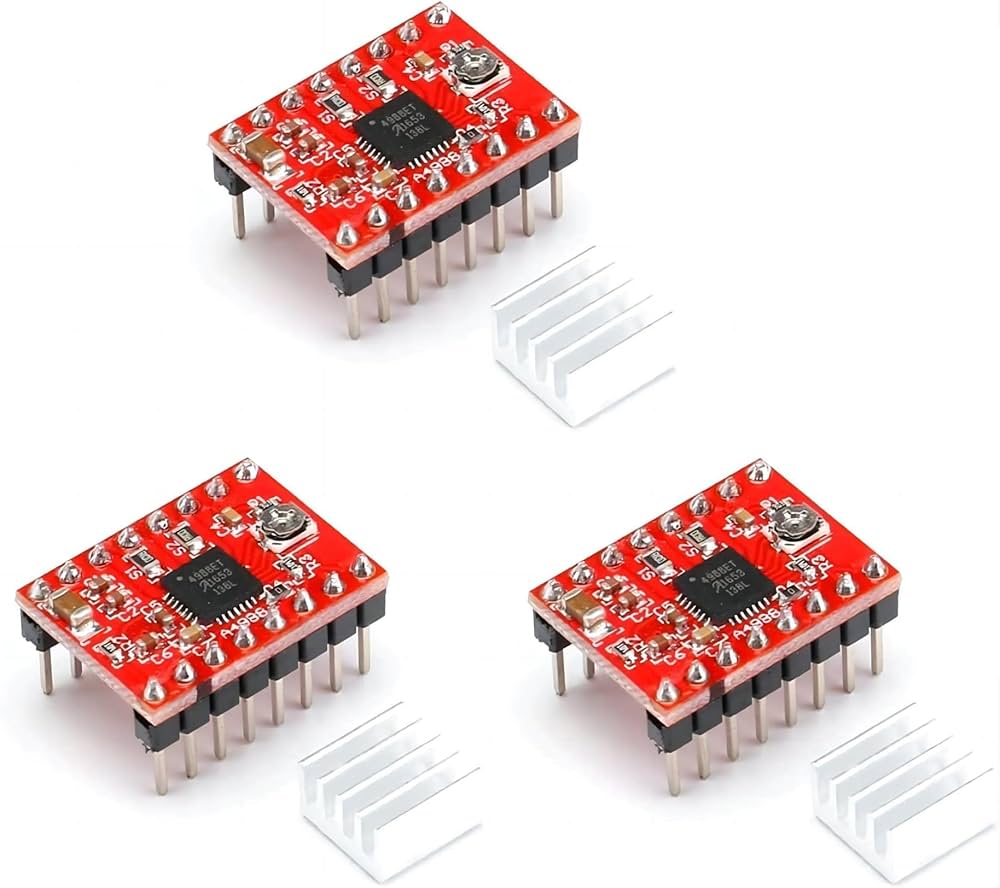

A4988 Stepper Motor Driver with Heatsink

DescriptionOriginal Chip A4988 Red Stepper Motor Driver with Heatsink – High-Performance Microstepping Driver for 3D Printer & CNCControl your bipolar stepper motors with reliable precision using this Original Chip A4988 Stepper Motor Driver in distinctive red, a proven and popular carrier board for the Allegro A4988 stepper motor driver IC. This robust driver module is widely used in 3D printers, CNC machines, robotics, and other precision motion control applications, offering excellent microstepping resolution and current handling at an affordable price point.The A4988 features an adjustable current limit with a built-in potentiometer, allowing you to set the maximum output current to match your motor’s specifications. With five different step resolutions ranging from full-step down to 1/16-step microstepping, you can achieve smooth motor movement and reduced noise at low speeds, making it ideal for a wide range of motion control projects. The driver operates from 8V to 35V, making it suitable for most NEMA 8, 11, 14, 17, and 23 stepper motors.The module comes with an included aluminum heatsink to improve thermal dissipation, ensuring reliable operation even at higher current levels. The red PCB color provides easy identification and a professional aesthetic for your projects. With over-temperature protection and cross-current protection, the A4988 delivers dependable, long-lasting performance for demanding applications. The module comes in retail packaging, ensuring safe delivery and storage.Key FeaturesHigh-Performance MicrosteppingSupports five different step resolutions: full-step, half-step, quarter-step, eighth-step, and sixteenth-step, providing smooth motor movement and reduced vibration and noise at low speeds. The 1/16-step resolution offers excellent positioning accuracy for most applications.Wide Operating Voltage RangeAccepts input voltages from 8V to 35V DC, making it compatible with a wide range of stepper motors from small NEMA 8 to larger NEMA 23 motors.2A Maximum Output CurrentCapable of delivering up to 2A of current per phase with proper cooling (including the included heatsink), suitable for driving most common NEMA 17 stepper motors used in 3D printers and CNC machines.Adjustable Current LimitOnboard potentiometer allows precise adjustment of the maximum output current to match your specific motor’s requirements and prevent overheating.Simple Step and Direction InterfaceRequires only two control signals (STEP and DIRECTION) from your microcontroller, simplifying wiring and programming for motion control applications.3.3V and 5V Logic CompatibleThe logic inputs are compatible with both 3.3V and 5V systems, making it easy to interface with Arduino, ESP32, Raspberry Pi, and other popular microcontrollers.Over-Temperature and Cross-Current ProtectionBuilt-in protection features include over-temperature shutdown and cross-current protection, safeguarding the driver and your motor from damage.Low RDS(on) OutputsFeatures low resistance MOSFET outputs for high efficiency and reduced power loss during operation.SpecificationsParameterValueDriver ICOriginal Allegro A4988PCB ColorRedInput Voltage8V – 35V DCOutput CurrentUp to 2A (with heatsink)Microstep ResolutionsFull, 1/2, 1/4, 1/8, 1/16Logic Voltage3.3V – 5V compatibleProtection FeaturesOver-temperature, cross-currentPackage Type28-pin QFN (on carrier board)Dimensions15.5mm x 20.5mm (carrier board)HeatsinkIncluded (aluminum)MountingPin headers for breadboard/PCB useCompatibilityStandard A4988 pinoutRetail PackagingYesPin ConfigurationPinFunctionDescriptionENABLEDriver EnableActive low input to enable driver outputsMS1Microstep Select 1Step resolution selection pin 1MS2Microstep Select 2Step resolution selection pin 2MS3Microstep Select 3Step resolution selection pin 3RSTResetActive low reset inputSLPSleepActive low sleep inputSTEPStep InputStep signal input (active rising edge)DIRDirection InputDirection control inputGNDGroundLogic and motor groundVDDLogic Supply3.3-5V logic power inputVMOTMotor SupplyMotor power input (8-35V)2B, 2A, 1A, 1BMotor OutputsConnect to bipolar stepper motor coilsMicrostep Resolution Selection TableMS1MS2MS3Microstep ResolutionLOWLOWLOWFull step (2-phase excitation)HIGHLOWLOWHalf step (1-2 phase excitation)LOWHIGHLOWQuarter stepHIGHHIGHLOWEighth stepLOWLOWHIGHSixteenth stepHIGHLOWHIGHSixteenth stepLOWHIGHHIGHSixteenth stepHIGHHIGHHIGHSixteenth stepWiring DiagramArduino ConnectiontextA4988 Driver Arduino Uno -------------- ----------- VDD -----> 5V GND -----> GND STEP -----> Digital Pin 2 DIR -----> Digital Pin 3 ENABLE -----> Digital Pin 4 (optional, connect to GND to always enable) VMOT -----> 12V-24V Power Supply ( ) GND (motor) -----> 12V-24V Power Supply (-)Stepper Motor Connection (NEMA 17 Example)textA4988 NEMA 17 Motor ------- ------------- 1A -----> Coil A (typically Black) 1B -----> Coil A- (typically Green) 2A -----> Coil B (typically Red) 2B -----> Coil B- (typically Blue)Arduino Code Examplecpp// A4988 Stepper Motor Driver Example const int stepPin = 2; const int dirPin = 3; const int enablePin = 4; int stepsPerRevolution = 200; // 200 steps for standard NEMA 17 (1.8° per step) void setup() { pinMode(stepPin, OUTPUT); pinMode(dirPin, OUTPUT); pinMode(enablePin, OUTPUT); digitalWrite(enablePin, LOW); // Enable driver (active low) Serial.begin(9600); Serial.println("A4988 Stepper Driver Ready"); } void loop() { // Rotate clockwise 1 revolution digitalWrite(dirPin, HIGH); for (int i = 0; i < stepsPerRevolution; i ) { digitalWrite(stepPin, HIGH); delayMicroseconds(500); digitalWrite(stepPin, LOW); delayMicroseconds(500); } delay(1000); // Rotate counter-clockwise 1 revolution digitalWrite(dirPin, LOW); for (int i = 0; i < stepsPerRevolution; i ) { digitalWrite(stepPin, HIGH); delayMicroseconds(500); digitalWrite(stepPin, LOW); delayMicroseconds(500); } delay(1000); }Current Limiting AdjustmentTo set the current limit for your stepper motor:Place the driver on a non-conductive surface with no motor connectedConnect VMOT to the appropriate power supply voltageConnect VDD to 5V logic supplyMeasure the voltage between the potentiometer wiper and GND (VREF)Adjust the potentiometer until the measured voltage matches the desired current limitCurrent limit formula: I_TripMax = VREF / (8 × Rs)Where Rs is the current sense resistor value (typically 0.1Ω or 0.2Ω depending on the module). For modules with Rs = 0.1Ω: I_MAX = VREF / 0.8For modules with Rs = 0.2Ω: I_MAX = VREF / 1.6Check the resistor value on your specific module (usually marked R100 for 0.1Ω or R200 for 0.2Ω).Recommended Current Settings by Motor SizeMotor SizeTypical CurrentVREF (0.1Ω)VREF (0.2Ω)NEMA 140.8A – 1.0A0.64V – 0.80V1.28V – 1.60VNEMA 171.0A – 1.5A0.80V – 1.20V1.60V – 2.40VNEMA 231.5A – 2.0A1.20V – 1.60V2.40V – 3.20VCommon Applications3D printers (Creality, Prusa, RepRap, etc.)CNC routers and engraving machinesLaser engravers and cuttersDesktop CNC machinesRobotics and automationPick-and-place machinesCamera sliders and motion control rigsEducational robotics projectsSmall CNC lathes and millsImportant Usage NotesAlways use the included heatsink when operating above 1A to prevent overheatingEnsure proper cooling with adequate airflow around the driverDo not exceed the maximum voltage rating of 35VThe driver should be disabled (ENABLE pin HIGH) when not in use to reduce power consumptionFor best performance, use a power supply with adequate filtering to reduce voltage rippleThe driver will go into thermal shutdown if overheated; allow cooling before resuming operationConnect a large capacitor (100µF or more) across VMOT and GND near the driver to smooth power deliveryThe A4988 requires an external logic supply (VDD) for operation; do not rely on internal regulationPackage Contents1 x Original Chip A4988 Stepper Motor Driver (Red)1 x Aluminum Heatsink (pre-attached or included)مشغل محرك خطوي A4988 أصلي باللون الأحمر مع مشتت حراري – مشغل دقيق عالي الأداء للطابعات ثلاثية الأبعاد وآلات CNCتحكم في محركاتك الخطوية ثنائية القطبية بدقة موثوقة باستخدام مشغل محرك الخطوة الأصلي A4988 باللون الأحمر المميز، وهي لوحة حاملة مثبتة وشائعة لدائرة مشغل محرك الخطوة A4988 من Allegro. تستخدم وحدة المشغل القوية هذه على نطاق واسع في الطابعات ثلاثية الأبعاد وآلات CNC والروبوتات وتطبيقات التحكم في الحركة الدقيقة الأخرى، مما يوفر دقة تحكم دقيقة ممتازة ومعالجة تيار بسعر معقول.يتميز A4988 بتحكم قابل للتعديل في التيار مع مقياس جهد مدمج، مما يسمح لك بتعيين أقصى تيار خرج لمطابقة مواصفات المحرك الخاص بك. مع خمس درجات دقة خطوة مختلفة تتراوح من الخطوة الكاملة وصولاً إلى 1/16 خطوة دقيقة، يمكنك تحقيق حركة محرك سلسة وتقليل الضوضاء عند السرعات المنخفضة، مما يجعله مثاليًا لمجموعة واسعة من مشاريع التحكم في الحركة. يعمل المشغل بجهد 8V إلى 35V، مما يجعله مناسبًا لمعظم المحركات الخطوية NEMA 8 و 11 و 14 و 17 و 23.تأتي الوحدة مع مشتت حراري من الألومنيوم لتحسين التبريد الحراري، مما يضمن تشغيلًا موثوقًا حتى عند مستويات التيار العالية. يوفر لون PCB الأحمر تمييزًا سهلًا وجمالية احترافية لمشاريعك. مع حماية من ارتفاع درجة الحرارة وحماية من التيار المتقاطع، يقدم A4988 أداءً موثوقًا وطويل الأمد للتطبيقات المتطلبة. تأتي الوحدة في تغليف تجزئة، مما يضمن توصيلًا وتخزينًا آمنين.المميزات الرئيسيةتحكم دقيق عالي الأداءيدعم خمس درجات دقة خطوة مختلفة: الخطوة الكاملة ونصف الخطوة وربع الخطوة وثمن الخطوة وسدس عشر الخطوة، مما يوفر حركة محرك سلسة وتقليل الاهتزاز والضوضاء عند السرعات المنخفضة.نطاق جهد تشغيل واسعيقبل جهود دخل من 8V إلى 35V تيار مستمر، مما يجعله متوافقًا مع مجموعة واسعة من المحركات الخطوية.أقصى تيار خرج 2 أمبيرقادر على توفير ما يصل إلى 2 أمبير من التيار لكل طور مع التبريد المناسب.حد تيار قابل للتعديليسمح مقياس الجهد المدمج بضبط دقيق لأقصى تيار خرج.واجهة خطوة واتجاه بسيطةيتطلب فقط إشارتي تحكم (خطوة واتجاه) من المتحكم الدقيق الخاص بك.متوافق مع منطق 3.3V و 5Vمدخلات المنطق متوافقة مع كل من أنظمة 3.3V و 5V.حماية من ارتفاع درجة الحرارة والتيار المتقاطعتشمل ميزات الحماية المدمجة إيقاف تشغيل حراري وحماية من التيار المتقاطع.المواصفات الفنيةالمعاملالقيمةدائرة المشغلAllegro A4988 أصليلون PCBأحمرجهد الدخل8V – 35V تيار مستمرتيار الخرجحتى 2 أمبيردرجات دقة الخطوةكامل، 1/2، 1/4، 1/8، 1/16جهد المنطق3.3V – 5Vميزات الحمايةارتفاع درجة الحرارة، تيار متقاطعالأبعاد15.5 مم × 20.5 مممشتت حراريمضمنالتغليفتغليف تجزئةجدول اختيار دقة الخطوةMS1MS2MS3دقة الخطوةLOWLOWLOWخطوة كاملةHIGHLOWLOWنصف خطوةLOWHIGHLOWربع خطوةHIGHHIGHLOWثمن خطوةLOWLOWHIGHسدس عشر خطوةكود Arduino مثالcppconst int stepPin = 2; const int dirPin = 3; const int enablePin = 4; void setup() { pinMode(stepPin, OUTPUT); pinMode(dirPin, OUTPUT); pinMode(enablePin, OUTPUT); digitalWrite(enablePin, LOW); Serial.begin(9600); } void loop() { digitalWrite(dirPin, HIGH); for (int i = 0; i < 200; i ) { digitalWrite(stepPin, HIGH); delayMicroseconds(500); digitalWrite(stepPin, LOW); delayMicroseconds(500); } delay(1000); digitalWrite(dirPin, LOW); for (int i = 0; i < 200; i ) { digitalWrite(stepPin, HIGH); delayMicroseconds(500); digitalWrite(stepPin, LOW); delayMicroseconds(500); } delay(1000); }ضبط حد التيارلضبط حد التيار للمحرك الخطوي الخاص بك:I_MAX = VREF / (8 × Rs)بالنسبة للوحدات ذات Rs = 0.1Ω: I_MAX = VREF / 0.8التطبيقات الشائعةالطابعات ثلاثية الأبعادآلات CNCآلات النقش بالليزرالروبوتات والأتمتةمشاريع التحكم في الحركةمحتويات العلبة1 × مشغل محرك خطوي A4988 أصلي (أحمر)1 × مشتت حراري ألومنيوم
